Erste Schwierigkeiten...

Mit dem jetzigen Stand des Modells fangen die Schwierigkeiten an.
Die Installation der Außenbeleuchtung macht doch enorme Probleme.

1. Möchte ich vermeiden, dass man die SMD-LEDs zu sehr sieht,
2. Ist das Unterbringen der Drähte problematisch und
3. bin ich immer noch am Rätseln, wo ich die LEDs, die die oberen Stege beleuchten sollen, anbringen kann.

Außerdem stellte ich nach der Montage der vier Module fest, dass es zwischen den beiden inneren (Modul 5 und 8) und den beiden äußeren Modulen (6 und 9) einen kleinen Höhenunterschied gibt, der verhindert, dass das obere Deck nicht gerade aufliegt.
Woran das liegt, konnte ich bis jetzt noch nicht herausfinden.

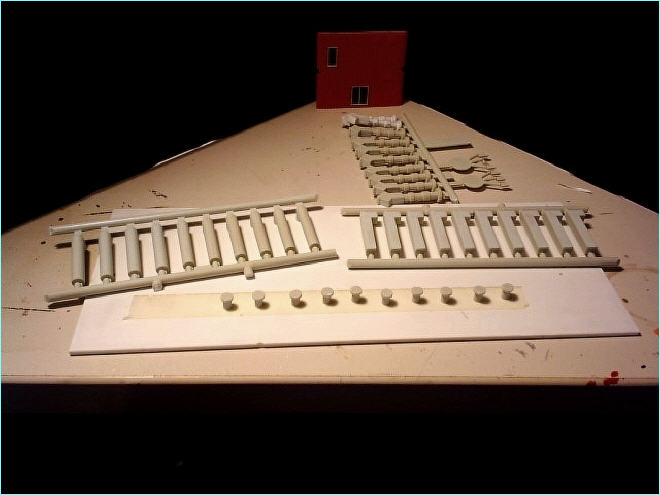

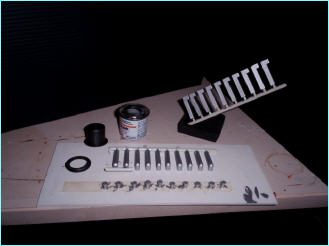

Lüfterhauben und -rohre

Zurück

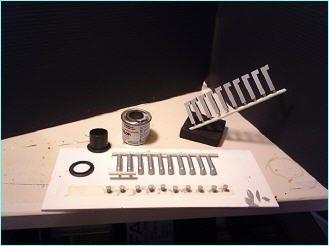

Vor dem Bemalen wurden alle Grate sorgfältig entfernt, die gebogenen Enden der Rohre angebohrt, grundiert und mit Alu-Farbe angepinselt. Die ausgebohrten Öffnungen habe ich mit schwarzer Seidenmattfarbe bemalt.

Weiter

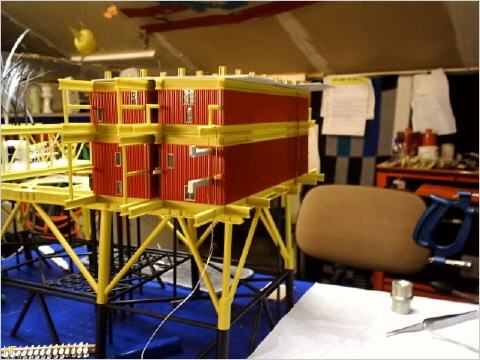

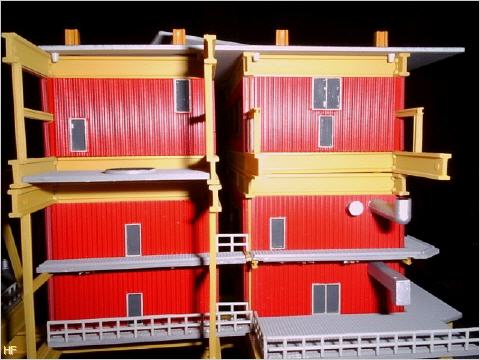

Die äußeren Module

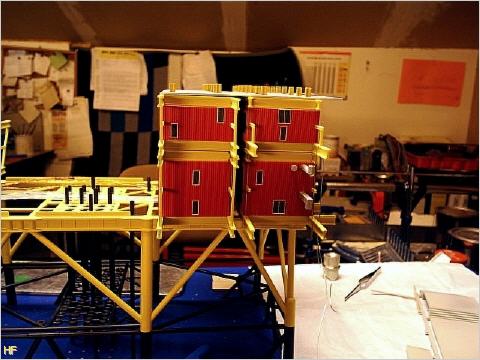

Vorbereitet

zum Anbau der umlaufenden Galerien. Dass das Modell auf einigen Bildern etwas schief aussieht, liegt an der Kamera!!

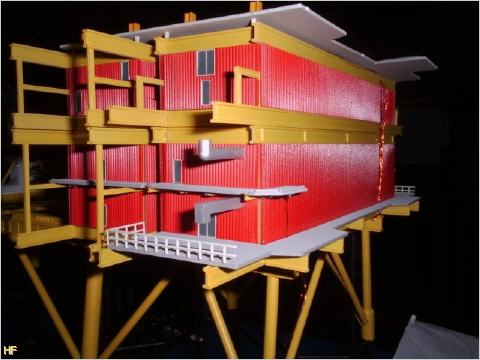

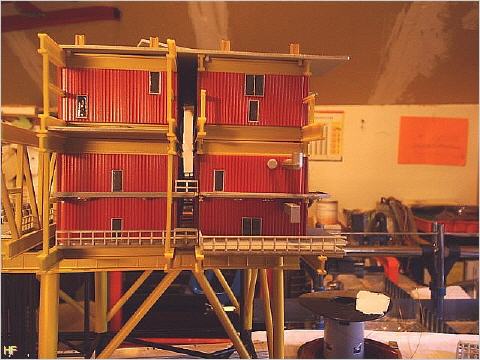

Die ersten Stege

sind angebracht. Probeweise liegt auch schon die Sockelplatte für den ersten Kran zwischen den Trägern.

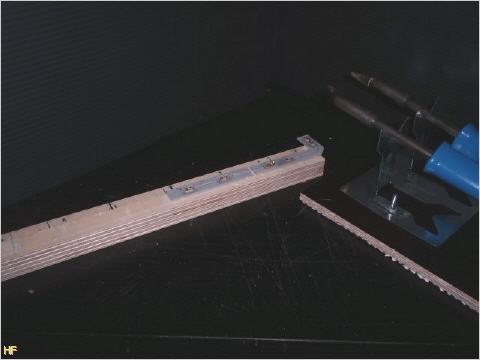

SMD-LED-Montage

Hier habe ich die Unterseiten der Stege leicht ausgefräst. Auch die Platinenstücke wurden vorher dünner zugefeilt, damit sie nicht soweit rausstehen. Die Drahtverbindung zwischen den beiden Segmenten ist etwas länger, damit man beim Einbau etwas variieren kann. Vorsichtig muß man trotzdem sein. Ein Nachlöten am Modell ist nicht mehr möglich!!

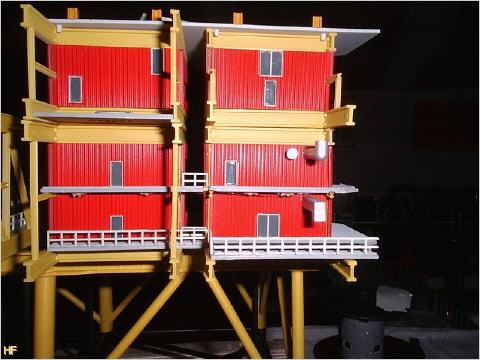

Die SMD-LEDs

der Außenbeleuchtung erkennt man an den Unterseiten der Stege von den oberen Stockwerken

Die Drähte

laufen am Ende des Steges durch eine Bohrung und anschließend weiter zu Modul 2.

Die Anschlußkabel

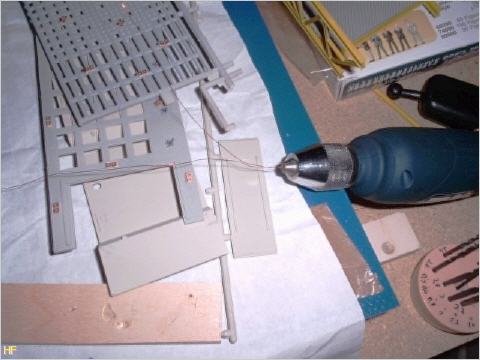

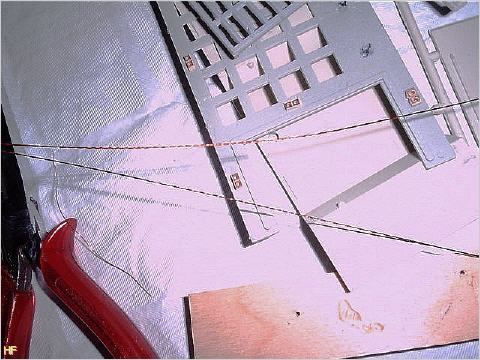

Verdrillen der Drähte

hier mit einem Minischrauber. Die Drähte gerade abzwicken, ins Bohrfutter einspannen und los geht´s...

Das Resultat

sieht dann so aus. Gleichmäßig verdrillt und dadurch viel leichter zu verlegen. (Da bin ich auch erst später draufgekommen. Die ersten Leitungen habe ich nicht so verlegt.)

Die Beleuchtung der Kräne

Das nächste Kapitel ist das Beleuchten der beiden Kräne. Da sie und ihre Ausleger doch relativ weit rausstehen bzw. in die Höhe ragen, gehe ich davon aus, dass hier auch Warnlichter angebracht sind.
Aus dem Baugewerbe weiß ich noch, dass die Ausleger und auch die Turmspitzen mit roten Sicherheitslampen - im Dauerlichtbetrieb - versehen waren.

Planung, Aufbau und Montage

Zunächst überlegte ich mir, wie ich dabei vorgehen mußte. Wegen den Konstantstromquellen für alle Leuchtdioden, die eine Reihenschaltung von 5 LEDs pro KSQ erfordern, mußte ich mir hier was besonderes einfallen lassen.
In diesem Fall kommt eine Kombination von SMD-LEDs und normalen LEDs zum Einsatz:
3 SMD-LEDs verwende ich für die Beleuchtung des unteren Decks und zwei normale LEDs (1 x rot, 1 x gelb) werden im Kransockel versteckt. Die Warnlampen auf den Auslegern simuliere ich wieder mit Lichtwellenleitern, deren Dicke aber im Moment noch nicht feststeht.

Kranbeleuchtung - die Sockel

Klicken Sie hier, um zur Galerie zu gelangen.

Sobald alles soweit zusammengebaut ist, wird zuerst verdrahtet. Ursprünglich dachte ich, dass es möglich sein müßte, nur eine Sockelhälfte auf der Bodenplatte zu verkleben. Aber das geht leider nicht, weil noch ein zusätzlicher, um den Sockel laufender, Steg anzubringen ist und der Boden des Kranaufbaus ein Darüberstülpen verhindert.
Na, mal sehen...
