Die Festungsartillerie
Die Geschütze im Einzelnen
Bevor wir die Bewaffnung und Ausrüstung der einzelnen Verteidigungssektionen betrachten, sollen an dieser Stelle die einzelnen Typen der Geschütze vorgestellt werden.
Diese Fotos und Zeichnungen sind schwierig zu finden und deswegen auch nicht vollständig.
Das hier gezeigte Material stammt aus russischen und ukrainischen Archivseiten, das Copyright verbleibt dort!
Geschütze Kal. 7 bis 9 cm
Das 7 cm / 75 Geschütz

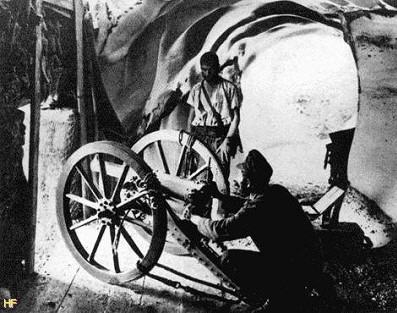

Dieses Foto zeigt das kleine Geschütz in einer Kavernenstellung. Es war zerlegbar, somit leicht zu transportieren. Rechts im Bild die Munitionskisten.
Technische Daten:
Das Gewicht des Geschützes war 194 Kg,die Höheneinrichtung ging von –10 Grad bis + 24 Grad.Das Gewicht der Granate war 2,9 Kg und mir einer Mündungsgeschwindigkeit von 289m/s betrug die Reichweite 3400 m. |
Das 8 cm / 75 Geschütz
Dieses Geschütz gab es in verschiedenen Ausführungen

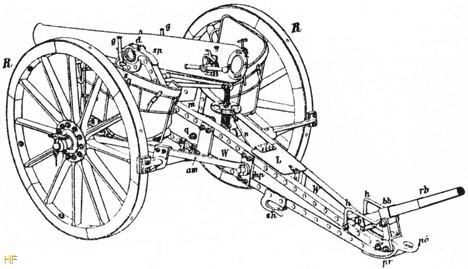

Auf Radlafette

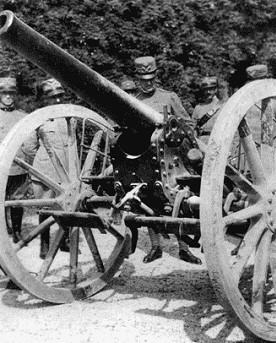

Hier bei der Besichtigung
durch hohe Offiziere

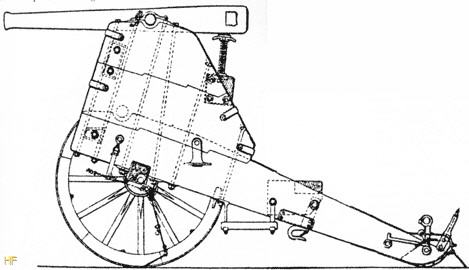

Das Geschütz auf hoher Lafette
Das Geschütz
mit Höhenrichtwinkel -20 Grad
Hier als Steilfeuergeschütz

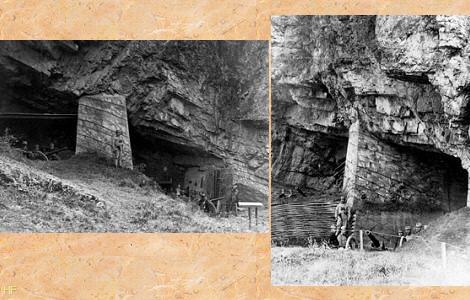

Zwei Ansichten
der Geschütze im Artilleriewerk in Kavernen "Casteller" - Trient Süd
Technische Daten:
Gewicht des Geschützes: 800 Kg Höhenrichtwinkel: - 20 Grad bis + 23 Grad Gewicht der Granate: 4,3 Kg Mündungsgeschwindigkeit: 422 m/s Reichweite: 5200 m |
