Seite 13 - Kran- u. Aussenbeleuchtung

Die Crux mit dem Licht....

Als wirkliche "Viecherei" entpuppte sich letztendlich doch die Beleuchtung der beiden Kräne. Die Montage im Inneren der Sockel ging ja noch einigermaßen, aber es mußte ja auch noch die Außenbeleuchtung der Verbindungsstege der einzelnen Stockwerke angelegt werden.
Und hier fing´s erst mal an, so richtig heavy zu werden.....

Wirklich nicht einfach

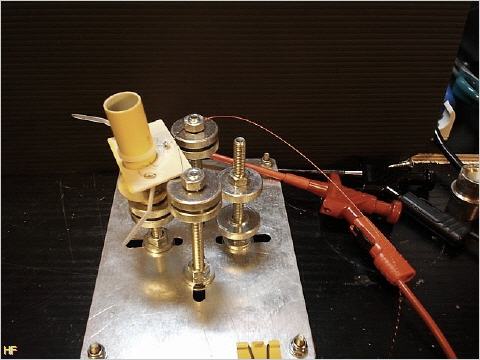

Wirklich nicht einfach was hier in der Einstellehre hängt. Dies ist nur die Vorbereitung zum späteren Einbau. Auch hier gilt wieder mal, dass man auf manches erst kommt, wenn man schon daran baut. Kabelbinder halten die Drähte am Sockel fest und kleine Streifen aus durchsichtiger Overhead-Folie drücken die Drähte in die Vertiefungen der Ausfräsungen. (Auf diesem Bild ist dieser Schritt noch nicht zu sehen).
Die SMD-LEDs

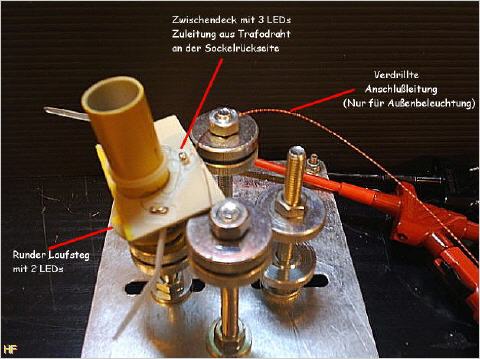

Die SMD-LEDs sind wie immer auf flachgefeilte Platinenstücke gelötet und mit 0,1 mm Trafodraht, bzw. einem Stück Litze von einem Kabel miteinander verbunden. Für das Zwischendeck werden 3 LEDs benötigt, während sich am runden Laufsteg nur 2 LEDs befinden. Somit ist die Reihenschaltung wieder komplett. Damit man die LEDs nicht sofort sieht, waren wieder Ausfräsungen nötig, um diese zu versenken.
Der Trafodraht

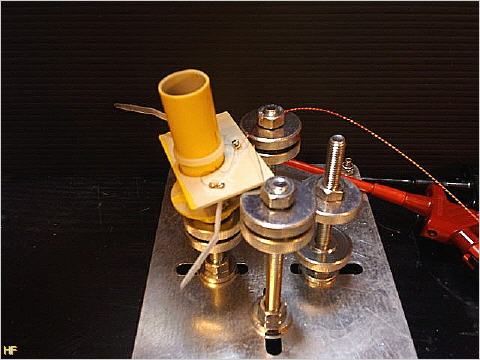

Der Trafodraht der Anschlußleitung hat eine Stärke von 0,5 mm. Hier schneide ich ein Stück von doppelter - benötigter - Länge ab und biege es in dessen Mitte. Eine Hälfte (für Minus) markiere ich mit Edding oder Lackstift. Vor der Montage wird nun der Doppelstrang in der Bohrmaschine verspannt und verdrillt. Man braucht dann nur noch an der Biegestelle durchtrennen und erhält so zwei gleich lange Stränge, die sehr flexibel aber trotzdem noch stabil sind.

Die Außenbeleuchtung der rechten Module

Gestern, am 08.08.2005, habe ich den ersten Kransockel montiert. Doch vorher mußte noch die Außenbeleuchtung der rechten Seite fertig werden, denn wenn beide Kranaufbauten einmal mit ihren Decks stehen, kommt man fast nicht mehr an die dahinterliegenden Stege hin. Dieses Problem wird später noch auftauchen, wenn die Geländer zur Montage anstehen, aber darüber mache ich mir eigentlich noch kein Kopfzerbrechen.




Hinweis zur Fotogalerie

Die nächsten Bilder zeigen die fertige rechte Außenbeleuchtung. Der Blaustich kommt von der Digi-Cam, denn die verwendeten LEDs sind allesamt Weißlicht.
NEU:
In der zweiten Seite finden sich zwei neue Ansichten der Kransockel und der Lichter.

Die Außenlichter

Zu den Bildern

Beim Bearbeiten der Bilder ist mir aber etwas aufgefallen, das ich anfangs nicht definieren konnte. Erst nach einigem Betrachten stellte ich fest, dass die hinteren LEDs vom ersten Stock nicht angeschlossen waren.
Das habe ich aber inzwischen behoben. Ich hoffe, dass es nicht zu sehr auffällt.
