Die 12 cm Geschütze
12 cm / 61 Geschütz
Zusammen mit dem 9cm/75 Geschütz war dieser der am zweithäufigsten verwendete Typ. Auf der Karte sind zahlreiche Batterien eingetragen mit einer Gesamtstärke von 40 Geschützen

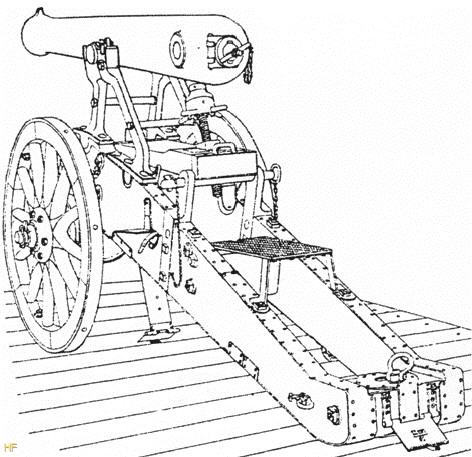

12 cm / 61 Geschütz auf hoher Radlafette

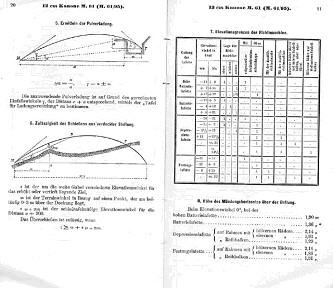

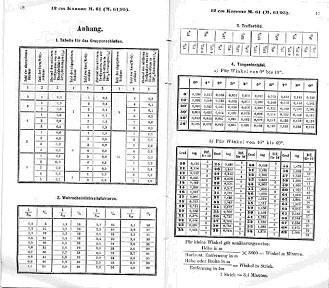

Schießstafel
Schießtabellen
Technische Daten:
|
Gewicht: 2580 Kg Höhenrichtwinkel –10 Grad bis + 21 Grad Gewicht der Granate: 14,6 Kg Mündungsgeschwindigkeit 332 m/s Reichweite 5800 m |
12 cm / 80 Geschütz
Dieses Geschütz gab es auf Radlafette oder als Kasemattengeschütz:

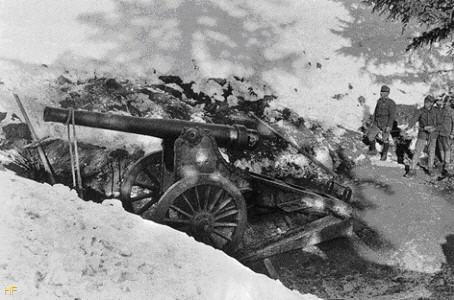

Geschütz auf Radlafette
in Stellung. Diese vorbereiteten Stellungen, geschützt mit Erdwällen oder auch entsprechende betonierte geschützte Stellungen, gibt es sehr viele im Bereich der Festung Trient
Ausführung als Kasemattgeschütz

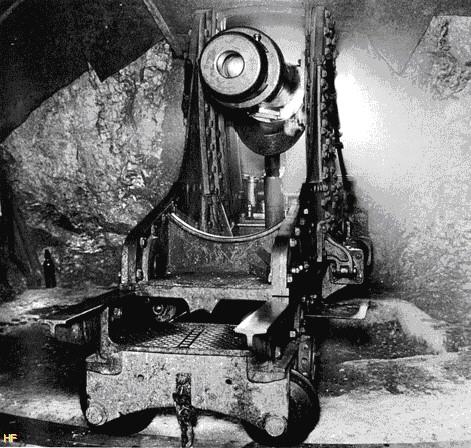

Einsetzen des Geschützrohres
in die Kasemattlafette. Links im Bild eine Bierflasche

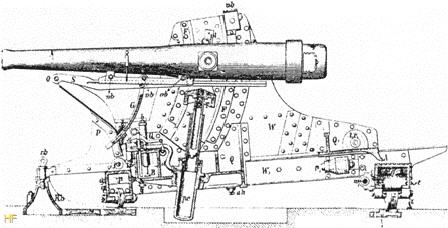

Seitenansicht
| Eine andere Version des 12 cm Kasemattgeschützes: 12 cm / 85 |
|

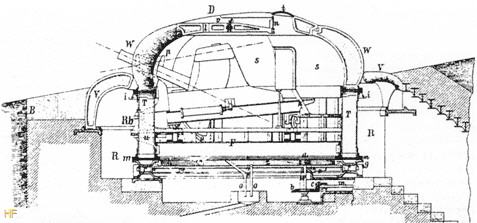

Ausführung
im Panzerturm
Technische Daten:
|
Gewicht: 3650 Kg Höhenrichtwinkel: -6 Grad bis + 30 Grad Gewicht der Granate: 14,5 Kg Mündungsgeschwindigkeit : 516 m/s Reichweite: 8000 m |
12 cm / 96 Geschütz
Auch diese Version wurde sowohl auf Radlafette als auch als Kasemattengeschütz ausgeführt:

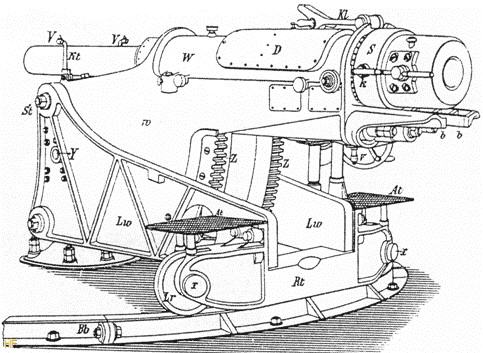

Rückansicht des Kasemattgeschützes

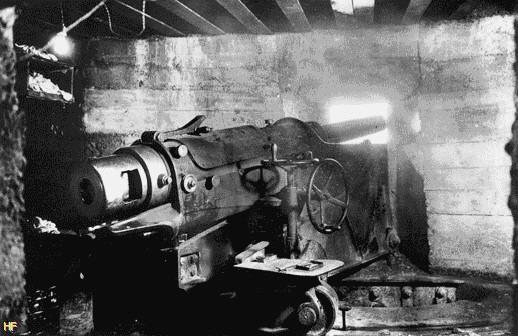

In einer Betonkasematte
Andere Ansicht des Geschützes

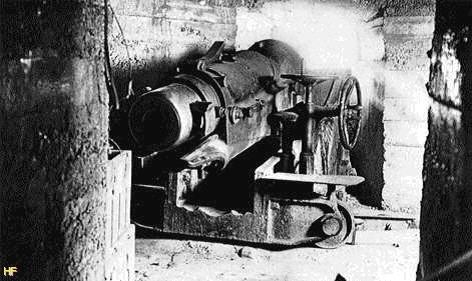

Vorderansicht
Transport des Geschützrohres zur Montage
Leider sind für dieses Geschütz keine Daten verfügbar,allerdings gibt es für die Versionen M80 und M96 die Schusstabellen:

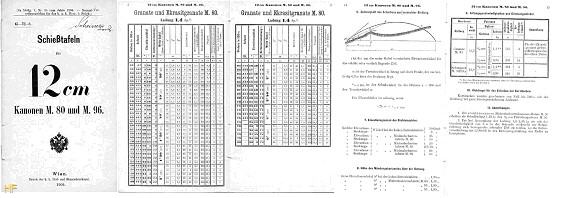

Schußtafel und -tabellen
|
|
